Sơn Sàn Chống Tĩnh Điện ESD Cho Nhà Máy Điện Tử: Chọn Hệ Và Nghiệm Thu

Tóm tắt nhanh: Sơn sàn chống tĩnh điện (ESD) dùng cho nhà máy điện tử, phòng sạch, phòng server, kho hóa chất dễ cháy giúp dẫn điện tích xuống đất, hạn chế phóng tĩnh điện làm hỏng linh kiện hoặc gây cháy nổ. Hai nhóm chính là sàn dẫn điện (conductive) và sàn tiêu tán (dissipative), phân biệt theo dải điện trở. Hiệu quả phụ thuộc cả hệ: lớp lót dẫn điện, lưới đồng tiếp địa, lớp phủ ESD và nghiệm thu điện trở theo tiêu chuẩn.

Một xưởng lắp ráp bo mạch vừa hoàn thiện sàn epoxy màu xanh đẹp mắt, nhưng khi khách hàng audit, kết quả đo điện trở sàn không đạt yêu cầu ESD. Sàn phải làm lại, dây chuyền lùi ngày chạy, chi phí đội lên gấp nhiều lần.

Trường hợp này thường bắt nguồn từ việc coi sơn sàn chống tĩnh điện như sơn epoxy thường thêm một chữ "ESD" trên nhãn. Thực tế đây là một hệ kỹ thuật cần thiết kế từ yêu cầu điện trở, đến tiếp địa và nghiệm thu. Bài viết giúp chủ đầu tư, nhà thầu hiểu đúng để chọn và kiểm soát chất lượng.

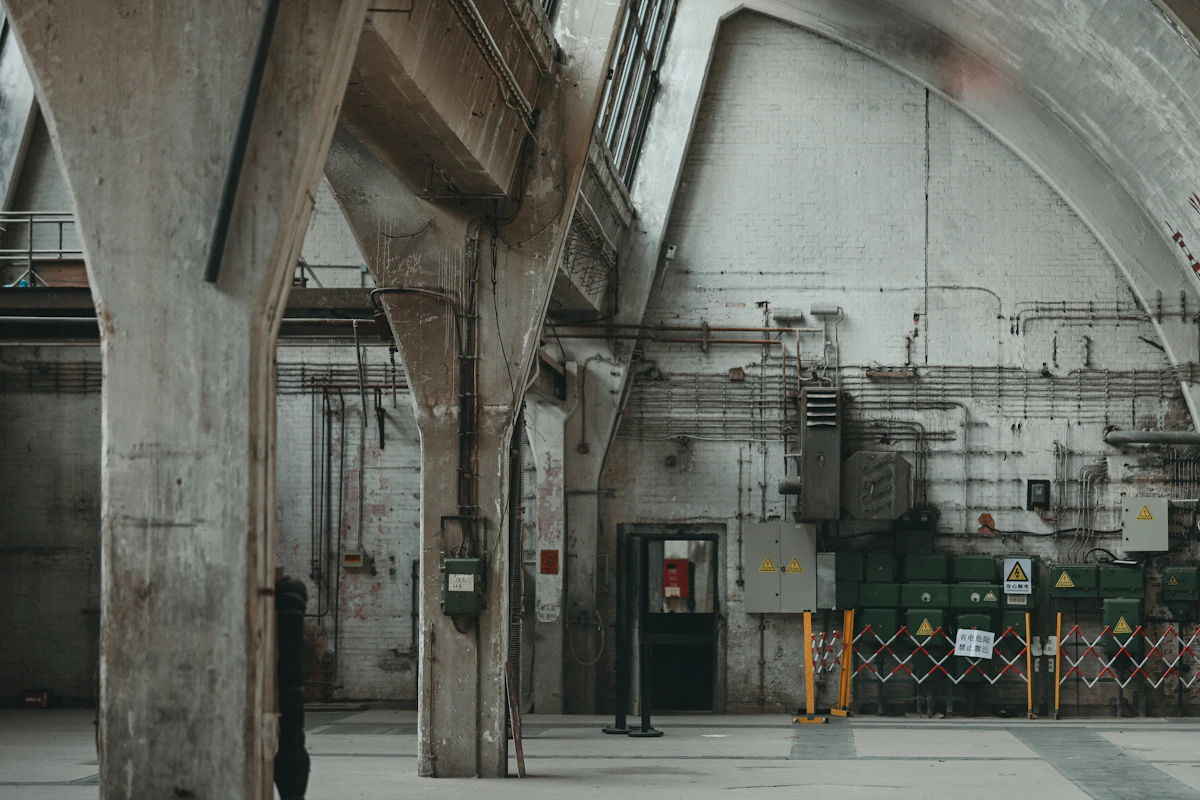

Ảnh minh họa: Unsplash

Vì sao sàn nhà máy cần chống tĩnh điện?

Khi người đi lại, xe đẩy di chuyển trên sàn cách điện, điện tích tích tụ trên cơ thể và thiết bị. Một lần phóng tĩnh điện mà người không cảm nhận được vẫn có thể đủ làm hỏng hoặc suy giảm linh kiện bán dẫn nhạy cảm. Ở khu vực có dung môi, bụi dễ cháy, tia lửa tĩnh điện còn là nguồn gây cháy.

Sàn ESD là một phần của chương trình kiểm soát tĩnh điện, cùng với giày, dây đeo cổ tay, bàn làm việc, xe đẩy ESD. Sàn chỉ phát huy tác dụng khi người đi giày ESD và sàn được nối đất đúng cách.

Sàn dẫn điện và sàn tiêu tán khác nhau thế nào?

Tiêu chí	Sàn dẫn điện (Conductive)	Sàn tiêu tán (Dissipative)
Dải điện trở tham khảo	Khoảng 2,5 x 104 đến 1 x 106 Ω	Khoảng 1 x 106 đến 1 x 109 Ω
Tốc độ xả điện tích	Nhanh	Chậm hơn, có kiểm soát
Ứng dụng điển hình	Khu vực chống cháy nổ, kho hóa chất, sản xuất linh kiện rất nhạy	Lắp ráp điện tử, phòng server, phòng sạch, phòng thí nghiệm
Lưu ý	Cần đánh giá an toàn điện cho người khi làm việc gần nguồn điện hở	Phổ biến hơn cho nhà máy điện tử

Dải điện trở cụ thể phải lấy theo yêu cầu của khách hàng, tiêu chuẩn áp dụng của nhà máy (ví dụ chương trình kiểm soát ESD theo ANSI/ESD S20.20 hoặc IEC 61340-5-1) và TDS của hệ sơn. Không tự chọn theo cảm tính.

Cấu tạo một hệ sơn sàn ESD điển hình

1. Nền bê tông: đủ cường độ, khô, sạch, được mài tạo nhám, xử lý nứt.
2. Lớp lót epoxy: thấm sâu, tăng bám dính.
3. Lớp bả, tạo phẳng (nếu cần): xử lý lồi lõm.
4. Dải đồng tiếp địa: băng đồng dán theo lưới trên sàn, nối về điểm tiếp địa của công trình theo thiết kế.
5. Lớp lót dẫn điện: phủ đều để liên kết dải đồng và tạo đường dẫn điện bên dưới lớp phủ.
6. Lớp phủ ESD: lăn hoặc tự san phẳng, chứa chất độn dẫn điện, quyết định điện trở bề mặt.

Khoảng cách lưới đồng, số điểm nối đất, độ dày từng lớp phải theo hướng dẫn nhà sản xuất. Về nguyên tắc chọn hệ lăn hay tự san phẳng, tham khảo bài phân biệt sơn sàn epoxy hệ cọ lăn và tự lăn.

Quy trình thi công sơn sàn chống tĩnh điện

1. Khảo sát: đo độ ẩm bê tông, cường độ, kiểm tra vết nứt, xác định vị trí điểm tiếp địa.
2. Chuẩn bị bề mặt: mài sàn, hút bụi công nghiệp, trám vá nứt, khe.
3. Lót epoxy: theo định mức TDS, chờ đủ thời gian sơn lớp kế.
4. Dán lưới đồng: đúng khoảng cách thiết kế, đảm bảo liên tục; kiểm tra thông mạch với điểm tiếp địa.
5. Lót dẫn điện: phủ kín, đều; đo kiểm điện trở lớp lót trước khi thi công lớp phủ nếu nhà sản xuất yêu cầu.
6. Phủ ESD: trộn đúng tỷ lệ, đúng thời gian, thi công độ dày đồng đều; độ dày quá mỏng hoặc quá dày đều có thể làm lệch điện trở.
7. Bảo dưỡng và nghiệm thu: chờ đóng rắn đủ, đo điện trở theo tiêu chuẩn, lập biên bản.

Ảnh minh họa: Unsplash

Nghiệm thu điện trở sàn: đo gì, đo thế nào?

Nghiệm thu sàn ESD không thể bằng mắt. Thông thường gồm:

• Điện trở điểm - điểm (RTT): giữa hai điện cực đặt trên sàn.
• Điện trở điểm - đất (RTG): giữa điện cực trên sàn và điểm tiếp địa.
• Đo hệ người - giày - sàn và điện áp cơ thể khi đi lại: thường được yêu cầu trong audit nhà máy điện tử.

Phương pháp đo tham chiếu phổ biến là ANSI/ESD STM7.1 hoặc IEC 61340-4-1, dùng điện cực và điện áp thử theo quy định. Nên đo nhiều điểm phân bố đều, ghi rõ nhiệt độ, độ ẩm không khí lúc đo vì điện trở có thể thay đổi theo độ ẩm.

Ví dụ tính vật tư (số liệu giả định)

Giả định sàn 500 m², hệ lăn gồm lót epoxy, lót dẫn điện và 2 lớp phủ ESD.

• Lót epoxy: giả định 0,15 kg/m²: 500 x 0,15 = 75 kg.
• Lót dẫn điện: giả định 0,12 kg/m²: 500 x 0,12 = 60 kg.
• Phủ ESD: giả định 0,2 kg/m²/lớp, 2 lớp: 500 x 0,2 x 2 = 200 kg.
• Băng đồng: phụ thuộc khoảng cách lưới thiết kế và số điểm tiếp địa.

Đây là ví dụ cách tính; định mức thật lấy theo TDS hệ sơn và tình trạng nền. Có thể tham khảo các dòng sơn công nghiệp và bảng giá sơn epoxy Jotun để lập dự toán.

Lỗi thường gặp khiến sàn ESD không đạt

Lỗi	Hậu quả	Cách phòng tránh
Thiếu hoặc đứt lưới đồng	Vùng sàn không nối đất, điện trở cao	Kiểm tra thông mạch trước khi phủ
Lớp phủ dày không đều	Điện trở chênh lệch giữa các vùng	Kiểm soát định mức, dụng cụ, thợ có kinh nghiệm
Dùng sáp, chất đánh bóng thông thường	Phủ lớp cách điện trên sàn	Dùng hóa chất vệ sinh tương thích ESD
Nền ẩm	Phồng rộp, bong lớp	Kiểm tra ẩm bê tông trước khi thi công
Chỉ đo một lần khi bàn giao	Không phát hiện suy giảm theo thời gian	Lập kế hoạch đo định kỳ

Lời khuyên từ Kỹ sư Bảy Màu

• Chốt yêu cầu điện trở bằng văn bản với chủ đầu tư hoặc khách hàng cuối trước khi chọn hệ.
• Yêu cầu nhà cung cấp cung cấp TDS và báo cáo thử nghiệm điện trở của hệ sơn.
• Sàn ESD chỉ hiệu quả với giày ESD: người đi dép thường gần như triệt tiêu tác dụng.
• Khu vực có hóa chất: kết hợp yêu cầu kháng hóa chất như trong bài sơn epoxy sàn kháng hóa chất.

Câu hỏi thường gặp

Sơn epoxy thông thường có chống tĩnh điện không?

Không. Epoxy thông thường là vật liệu cách điện, điện trở rất cao nên điện tích không thoát xuống đất được. Muốn chống tĩnh điện phải dùng hệ ESD chuyên dụng có lớp lót dẫn điện, lớp phủ chứa chất độn dẫn điện và hệ thống tiếp địa đi kèm.

Sàn ESD có cần nối đất không?

Có. Nối đất là điều kiện bắt buộc để điện tích có đường thoát. Hệ thường dùng băng đồng dán dưới lớp lót dẫn điện, nối về điểm tiếp địa của công trình theo thiết kế. Thiếu điểm nối đất hoặc lưới bị đứt khiến sàn không đạt yêu cầu.

Độ ẩm không khí có ảnh hưởng tới kết quả đo không?

Có. Điện trở sàn và khả năng tích điện thay đổi theo độ ẩm không khí. Vì vậy khi nghiệm thu cần ghi lại nhiệt độ, độ ẩm và tuân thủ điều kiện đo theo tiêu chuẩn áp dụng. Nên đo định kỳ vào các mùa khác nhau để theo dõi.

Có thể sơn ESD lên sàn epoxy cũ không?

Có thể trong một số trường hợp nếu lớp cũ bám chắc, được mài tạo nhám và tương thích với hệ mới theo xác nhận của nhà sản xuất. Vẫn phải thi công lưới đồng, lót dẫn điện và lớp phủ ESD đầy đủ. Nên làm mẫu thử và đo trước khi thi công diện rộng.

Kết luận: 3 lưu ý khi làm sơn sàn chống tĩnh điện

1. Chọn sàn dẫn điện hay tiêu tán theo yêu cầu điện trở, không theo cảm tính.
2. Thi công đủ hệ: lót, lưới đồng tiếp địa, lót dẫn điện, phủ ESD.
3. Nghiệm thu bằng thiết bị đo theo tiêu chuẩn và đo định kỳ trong vận hành.

Mua vật liệu chính hãng, kiểm tra tem nhãn, mã lô, hạn dùng và chứng chỉ chất lượng. Đội kỹ thuật Sơn Bảy Màu hỗ trợ khảo sát, tư vấn hệ sơn sàn ESD và báo giá cho nhà máy.

Hotline: 0906768360 - 0931778862 | Website: sonbaymau.com

Nguồn tham khảo: ANSI/ESD S20.20 (chương trình kiểm soát ESD); ANSI/ESD STM7.1 và IEC 61340-4-1 (phương pháp đo điện trở sàn); TDS các hệ sơn sàn ESD của nhà sản xuất.
